Il contatore smart di Acquedotto Lucano

I contatori d’acqua a ultrasuoni sono progettati per misurare, memorizzare e visualizzare il volume dell’acqua che passa attraverso la sezione di misura ai sensi della Direttiva 2014/32/UE (attuato nella Repubblica Italiana con Decreto Governativo n. D. Lgs. 84/2016 e successive modifiche).

Data:
21/12/23

I contatori d’acqua smart sono composti da un corpo in ottone con collegamenti filettati, una coppia di trasduttori ad ultrasuoni e il dispositivo elettronico di indicazione. Il dispositivo elettronico di indicazione è a sua volta composto da un display LCD che mostra il registro del volume, la diagnostica e gli allarmi. I contatori sono inoltre dotati di modulo radio integrato.

I contatori sono installati a nome e per conto di Acquedotto Lucano solo dal personale dell'operatore economico Easy Service Srl che può essere consulatato cliccando qui. La Easy Service Srl metta a disposizione degli utenti il Numero Verde 800 59 27 58.

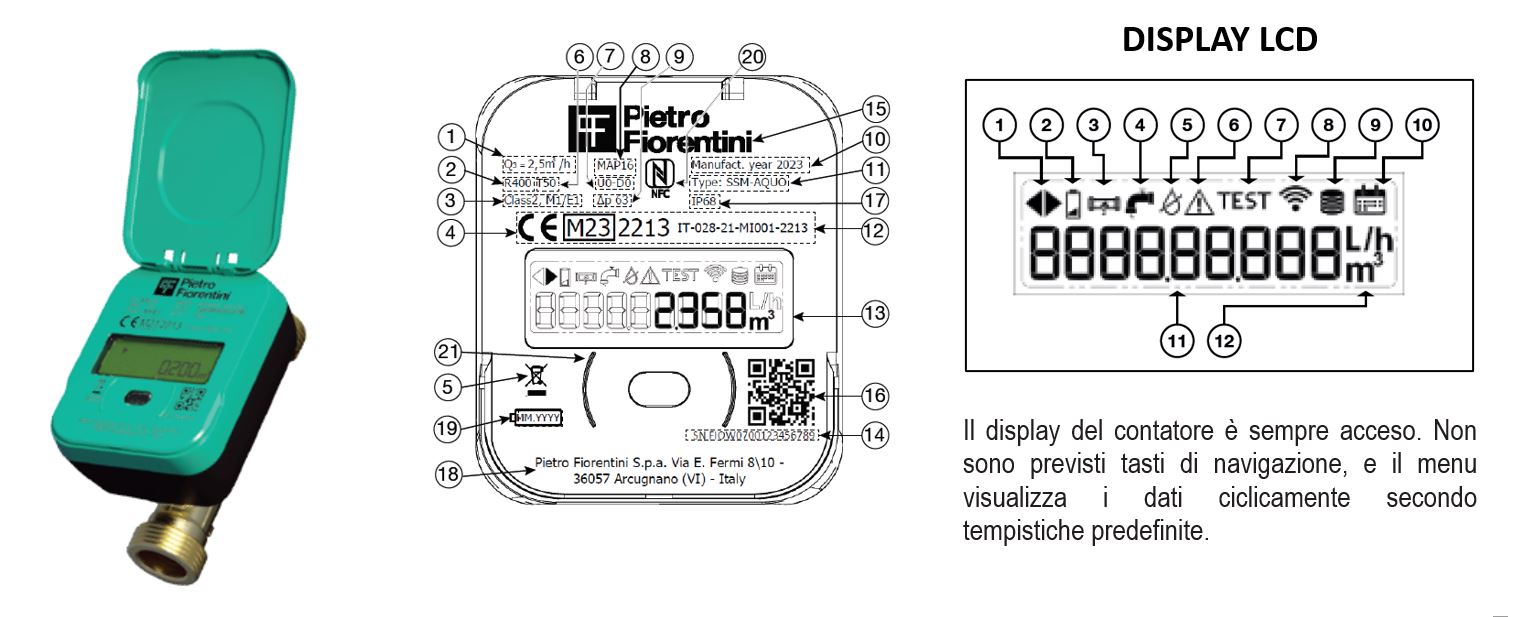

DESCRIZIONE DEGLI ELEMENTI IDENTIFICATIVI DEL CONTATORE		DESCRIZIONE DEL DISPLAY LCD
1	Portata permanente Q³	1	Direzione del flusso: > flusso diretto; < flusso inverso
2	Rapporto portata permanente Q³ / portata minima Q¹	2	Batteria scarica
3	Classe di accuratezza e classe ambientale meccanica ed elettromagnetica	3	Rottura della tubatura, improvviso aumento della portata d’acqua
4	Marcatura direttiva “MID”	4	Rilevamento perdita, flusso continuo di acqua
5	Indicazioni di smaltimento (Direttiva RAEE 2012/19/UE)	5	Assenza di acqua nel contatore o tubatura parzialmente vuota
6	Classe di temperatura	6	Tentativo di frode
7	Indicatore classe di sensibilità del profilo di flusso	7	Modalità test attiva
8	Massima pressione di lavoro ammissibile	8	Modulo di comunicazione attivo
9	Classe di perdita di carico	9	Totalizzatore assoluto)
10	Anno di produzione	10	Salvataggio dati EOB configurato (data)
11	Codice del modello	11	Volume
12	Numero del certificato EU di tipo	12	Unità di misura
13	Display LCD
14	MATRICOLA CONTATORE
15	Logo del Fabbricante
16	Identificativo del dispositivo logico (QR CODE)
17	Grado di protezione involucro
18	Indirizzo del Fabbricante
19	Simbolo batteria: usare entro (indicato mese/anno)
20	Antenna NFC
21	Porta ottica/infrarossi

LETTURA DEL CONTATORE

Il display LCD indica i metri cubi transitati con una precisione di tre decimali, Acquedotto Lucano raccomanda, in caso di autolettura, di comunicare solo la parte intera del valore letto sul display trascurando la parte decimale.

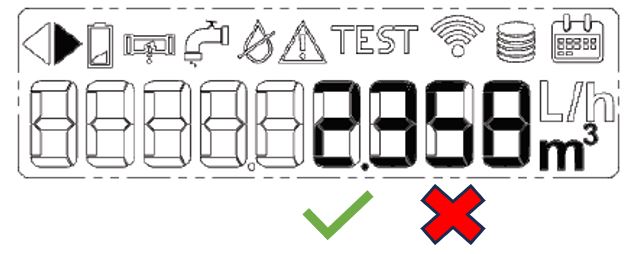

A titolo esemplificativo il valore che l’utente è tenuto a comunicare, mediante i canali messi a disposizione, nell’immagine seguente è 2 metri cubi trascurando i decimali (equivalenti a 358 litri).

ALLARMI

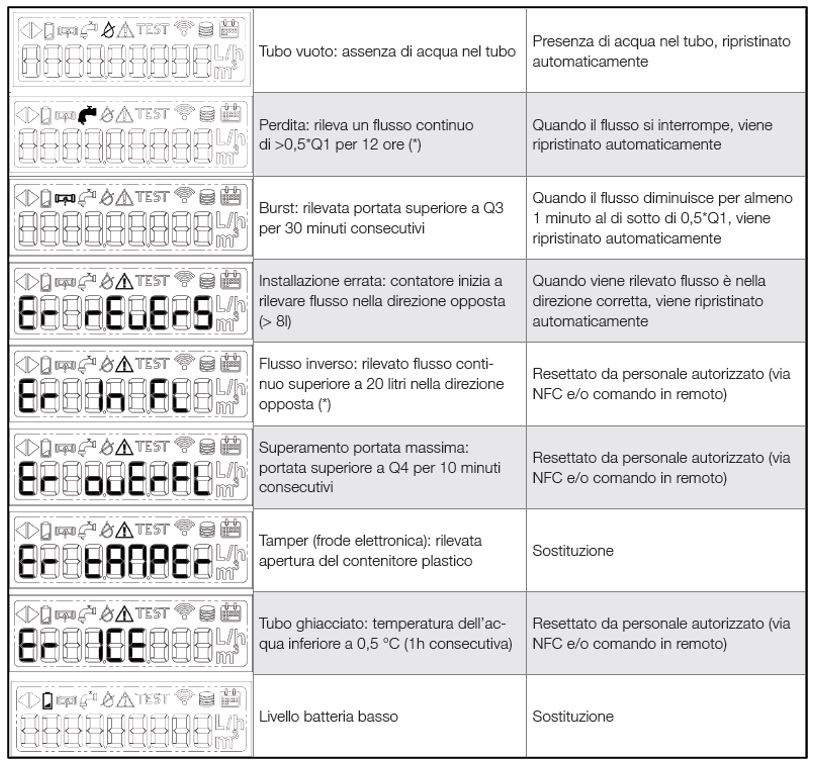

Nella tabella seguente viene riportata la sequenza degli errori segnalati

SICUREZZA E ANTI-FRODE

Gli accorgimenti implementati sull’apparecchiatura a garanzia della sicurezza sono conformi ai requisiti indicati dalla nor¬mativa di riferimento vigente in materia. Nel dettaglio
l’accesso:

all’elettronica non è possibile senza l’asportazione dei sigilli metrologici meccanici e senza un danneggiamento per¬manente del coperchio metrologico in conformità a quanto riportato nel piano di legalizzazione indicato nel certificato di esame del tipo (MID) del contatore;
al dispositivo di memoria non è possibile senza un danneggiamento permanente ed evidente dell’apparecchiatura;
al gruppo batteria (non sostituibile) non è possibile senza l’asportazione del sigillo metrologico meccanico, senza un danneggiamento permanente del coperchio metrologico e senza lasciare traccia dell’evento nell’apposito registro di memoria dell’apparecchiatura.

i tentativi:

di manomettere il corretto funzionamento del misuratore sono intercettati e registrati nel Registro eventi e diagnostica, storicizzata e trasmessa via radio;
di accedere al misuratore attraverso i canali di comunicazione di cui è dotato da parte di personale non autorizzato sono intercettati e registrati nel Registro Eventi;
di accesso al misuratore attraverso i canali di comunicazione effettuati con password o chiavi di cifratura non corretti sono intercettati e registrati nel Registro Eventi.

e inoltre:

i comandi inviati da apparati esterni attraverso i canali di comunicazione di cui è dotato sono verificati in termini di autenticità della sorgente;
i messaggi trasmessi attraverso i canali di comunicazione che trasportano informazioni sensibili sono tutti efficace¬mente cifrati;
la durata delle condizioni è monitorata e registrata dal firmware.

IMPIANTO NORMATIVO

Le apparecchiature del¬la serie SSM-AQUO oggetto del presente manuale sono progettate, fabbricate, collaudate e controllate in conformità con:
Direttiva 2014/32/UE MID - DIRETTIVA 2014/32/UE DEL PARLAMENTOEUROPEOE DEL CONSIGLIO del 26 febbraio 2014 concernente l’armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di strumenti di misura
Direttiva 2014/53/UE “RED” DIRETTIVA 2014/53/UE DEL PARLAMENTOEUROPEOE DEL CONSIGLIO del 16 aprile 2014 concernente l’armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di apparecchiature radio e che abroga la direttiva 1999/5/CE
Direttiva 2011/65/UE e direttiva delegata 2015/863/UE “RoHS2”
Direttiva Europea 98/83/CE e Regolamento Europeo 10/2011 - D.M. n°174 del 06/04/2004 - G.U. n°166 del 17/07/2004 Attuazione in Italia della Direttiva 98/83/CE
Attestazione di conformità EU dell’idoneità igienica del prodotto per acqua potabile
EN61000-6-1 -2 e -3 Compatibilità elettromagnetica; EN60529 Gradi di protezione degli involucri (Codice IP); EN13757-4 Wireless MBU Sprotocol; ISO4064-1:2017 contatori d’acqua per acqua potabile fredda e acqua calda - Parte 1: Requisiti metrologici e tecnici
OIML R49-1:2013 Contatori d’acqua per acqua potabile fredda e acqua calda - Parte 1: Requisiti metrologici e tecnici; OMS Specification Issue 3.0.0-2013-10-18; LoRaWAN® 1.0.3.

ALLEGATI
